1200KW Baudouin เครื่องกำเนิดไฟฟ้าก๊าซธรรมชาติ CHP เครื่องกำเนิดไฟฟ้าพลังงานร่วม

รายละเอียดสินค้า

1200KW Baudouin เครื่องกำเนิดไฟฟ้าก๊าซธรรมชาติ CHP เครื่องกำเนิดไฟฟ้าพลังงานร่วม


คำอธิบาย

เครื่องกำเนิดแก๊ส

เลือกเครื่องยนต์แก๊ส Weichai 16M33D1280NG และเครื่องกำเนิดไฟฟ้ากระแสสลับ mecc alte ECO46ในหนึ่งหลังคา มีการรวมเครื่องกำเนิดก๊าซ 1.2MW หนึ่งเครื่อง ระบบทำความเย็นแนวนอนหนึ่งระบบ และระบบควบคุมหนึ่งระบบหลังคาเป็นหลักฐานทรายและ catkinการออกแบบการควบคุมโซนอุณหภูมิช่วยให้เครื่องกำเนิดไฟฟ้าทำงานได้ตามปกติในช่วงอุณหภูมิ -30 ℃ ถึง 50 ℃

กำลังการผลิตรวมของโรงไฟฟ้าคือ 12MW และเครื่องกำเนิดไฟฟ้าทั้งหมดรวมกันเครื่องกำเนิดไฟฟ้าใด ๆ สามารถเป็นชุดสำรองซึ่งช่วยให้สามารถเปลี่ยนเครื่องกำเนิดไฟฟ้าอื่น ๆ ได้อย่างเร่งด่วนมีการติดตั้งสวิตช์แยกสำหรับเครื่องกำเนิดไฟฟ้าแต่ละเครื่อง ซึ่งจะแยกเครื่องกำเนิดก๊าซเมื่อจำเป็น
เครื่องกำเนิดไฟฟ้ารุ่น: EW-1200NGB-1/4A.

การออกแบบเครื่องกำเนิดก๊าซ 1.2MW

หลังคา

หลังคายาว 30 ฟุตได้รับการออกแบบมาโดยเฉพาะสำหรับเครื่องกำเนิดไฟฟ้า 1.2MWพื้นผิวเคลือบด้วยโพลียูรีเทนซึ่งมีความเงางามและทนต่อการสึกหรอภายในกันสาดมีตู้ควบคุม, ห้องเครื่องกำเนิดไฟฟ้า, ระบบกรองอากาศเข้า/ออกด้านบนของกระโจมมีระบบระบายความร้อนในแนวนอนการจ่ายก๊าซถูกตั้งค่าไว้ที่ปลายด้านหนึ่งและต่อสายไฟจากปลายอีกด้านหนึ่งเลย์เอาต์นี้ทำให้การจัดวางท่อแก๊สและสายเคเบิลของไซต์เป็นเรื่องง่ายและสะดวก

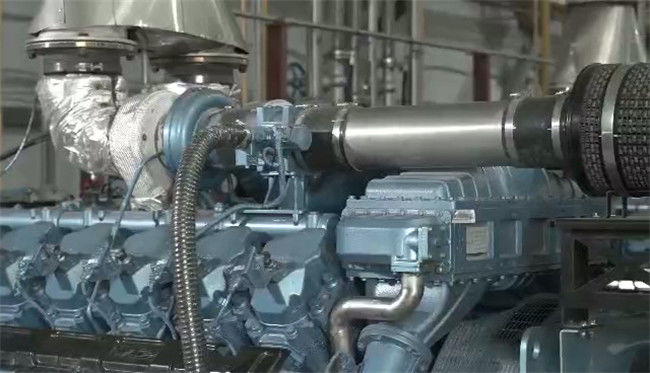

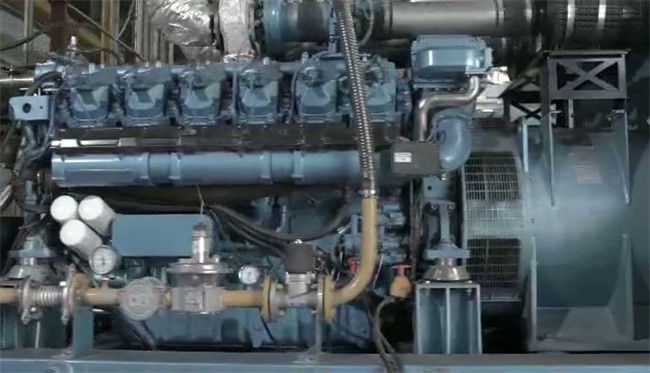

เครื่องยนต์แก๊ส

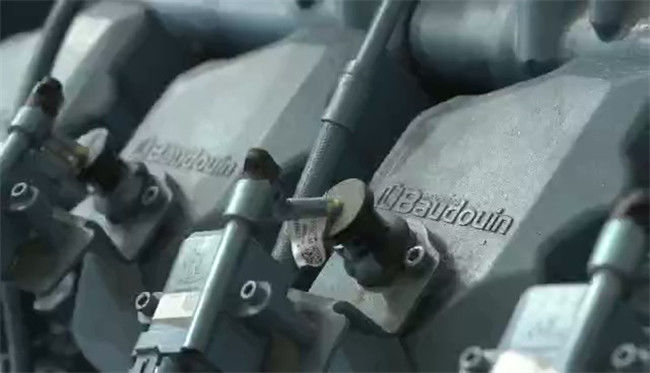

Baudouin 16M33D1289NG เลือกเครื่องยนต์แก๊สแล้วเครื่องยนต์แก๊สได้รับการพัฒนาอย่างล้ำลึกในระบบควบคุมเชื้อเพลิงเพื่อปรับปรุงประสิทธิภาพทางไฟฟ้า ความน่าเชื่อถือ และการปรับตัวของเชื้อเพลิงสำหรับสภาพการทำงานบางอย่างการพัฒนายังคำนึงถึงการตอบสนองแบบไดนามิก การประหยัดเชื้อเพลิง ความน่าเชื่อถือ และความปลอดภัย

เครื่องยนต์ก๊าซที่ได้รับการพิสูจน์แล้วถูกควบคุมโดยระบบควบคุมการเผาไหม้แบบลีน-เบิร์นลูปที่นำเข้าจากต่างประเทศซึ่งรวมถึงระบบควบคุม Woodward ล่าสุด ระบบจุดระเบิดอัจฉริยะของ Hoerbiger เทอร์โบชาร์จเจอร์ประสิทธิภาพสูง ABB การจุดระเบิดแบบอัดแน่นแบบลูกสูบเดี่ยวอิสระ ระบบควบคุมความเร็วด้วยไฟฟ้า วงจรปิดเชื้อเพลิง ระบบควบคุม ระบบการปรับตัวของสิ่งแวดล้อม และระบบวินิจฉัยและป้องกันตนเองระบบทั้งหมดเหล่านี้จะรับรองการควบคุมเครื่องยนต์แก๊สที่แม่นยำและเชื่อถือได้ และรับประกันประสิทธิภาพทางเศรษฐกิจ ไดนามิก และสิ่งแวดล้อมระบบยังได้รับการปรับให้เหมาะสมโดยบริษัทของเราเพื่อให้เกิดความน่าเชื่อถือและประสิทธิภาพสูง

ระบบทำความเย็น

ระบบทำความเย็นแนวนอนอุณหภูมิสูงต่ำ พัดลมไฟฟ้าประสิทธิภาพสูง พลังงานต่ำ การควบคุมรอบปิดของความสามารถในการระบายความร้อนด้วยน้ำของอินเตอร์คูลเลอร์และแจ็คเก็ต ช่วยให้เครื่องกำเนิดไฟฟ้าใช้งานได้ในอุณหภูมิแวดล้อมที่แตกต่างกัน

ตาราง 3-1:1.2MW พารามิเตอร์ระบบทำความเย็น


เครื่องกำเนิดไฟฟ้ากระแสสลับ

Mecc Alte ECO46 เครื่องกำเนิดไฟฟ้ากระแสสลับแบบซิงโครนัสแบบไม่มีแปรงถ่านพร้อมส่วนประกอบที่เคลื่อนที่อย่างแข็งแกร่งได้รับการคัดเลือกเพื่อปรับปรุงความต้านทานของกระแสสลับต่อการโหลดการกระแทกและการรบกวน และเพื่อให้มั่นใจว่าการทำงานในระยะยาวเชื่อถือได้และมีเสถียรภาพ

ระบบควบคุมชุดเครื่องกำเนิดไฟฟ้า

ระบบควบคุมเครื่องกำเนิดไฟฟ้าเป็นระบบควบคุมเครื่องกำเนิดไฟฟ้าอัจฉริยะ DEIF ซึ่งจะเริ่มทำงานโดยอัตโนมัติ เพิ่มความเร็ว เปิดสวิตช์ ขนาน จัดสรรโหลด แยกเบรก ทำความเย็น และหยุดนอกจากนี้ยังมีระบบควบคุมและติดตามระยะไกล

พารามิเตอร์ทางเทคนิคเครื่องกำเนิดก๊าซ

ตาราง 3-2 พารามิเตอร์ทางเทคนิคสำหรับเครื่องกำเนิดก๊าซ 1.2MW/400V

• ฟังก์ชั่นเครื่องกำเนิดแก๊ส
• โมเดลสตาร์ทอัพ

เครื่องกำเนิดก๊าซเริ่มต้นด้วยแบตเตอรี่ DC 24Vไม่จำเป็นต้องใช้เครื่องกำเนิดไฟฟ้าดีเซลหรือแหล่งจ่ายไฟแบบกริด

• หยุดฉุกเฉิน

มีการหยุดฉุกเฉินแบบแมนนวลและหยุดฉุกเฉินอัตโนมัติในกรณีที่เกิดการรั่วไหลของก๊าซธรรมชาติ กระแสไฟเกิน ฯลฯ

• การควบคุมเครื่องกำเนิดแก๊ส

การควบคุมด้วยปุ่มเดียว, การปรับอัตราส่วนอากาศต่อเชื้อเพลิงอัตโนมัติ, การควบคุมตัวประกอบกำลังอัตโนมัติ, การเพิ่มและลดโหลดอัตโนมัติสามารถรับรู้ได้ในเครื่องกำเนิดไฟฟ้า
ระบบควบคุมเครื่องกำเนิดไฟฟ้า: ตู้ควบคุมมีจอแสดงผลหนึ่งชุดในตู้มีตัวควบคุม รีเลย์ ฟิวส์ มิเตอร์ ปุ่มปรับ ตัวบ่งชี้ และปุ่มหยุดฉุกเฉิน เพื่อตรวจสอบและควบคุมกระบวนการทำงานของเครื่องกำเนิดไฟฟ้า

• การป้องกันเครื่องกำเนิดไฟฟ้าในกรณีที่เกิดความล้มเหลว

ระบบควบคุมมีฟังก์ชันการป้องกันและเสียง/ไฟเตือนสำหรับการโอเวอร์โหลด กระแสไฟเกิน ไฟฟ้าลัดวงจร ไฟย้อนกลับ ความถี่ต่ำ ความถี่เกิน แรงดันไฟเกิน แรงดันไฟเกิน เกินความเร็ว เป็นต้น
สำหรับความล้มเหลวเล็กน้อย เช่น อุณหภูมิสูงของน้ำหล่อเย็น แรงดันน้ำมันหล่อลื่นต่ำ โหลดเกิน สตาร์ทเครื่องไม่สำเร็จ จะมีไฟและเสียงเตือน และอนุญาตให้หยุดอัตโนมัติหรือด้วยตนเองได้
สำหรับความล้มเหลวที่รุนแรง เช่น อุณหภูมิเครื่องยนต์สูง แรงดันน้ำมันหล่อลื่นต่ำ ความเร็วเกิน ฯลฯ เครื่องยนต์จะหยุดทำงานโดยอัตโนมัติและส่งสัญญาณเตือน


• รับประกันคุณภาพ

ระยะเวลาการรับประกันจะอยู่ที่ 12 เดือนนับจากวันที่ EXW หรือ 3000 ชั่วโมงของการทำงาน แล้วแต่ว่าจะถึงอย่างใดก่อนผู้ผลิตจะจัดเตรียมคู่มือผู้ใช้เครื่องกำเนิดก๊าซและฝึกอบรมวิศวกรของผู้ซื้อความเสียหายใด ๆ ที่เกิดจาก misoperation หรือการดำเนินการที่ไม่เหมาะสมจะเป็นความรับผิดชอบของผู้ซื้อ
